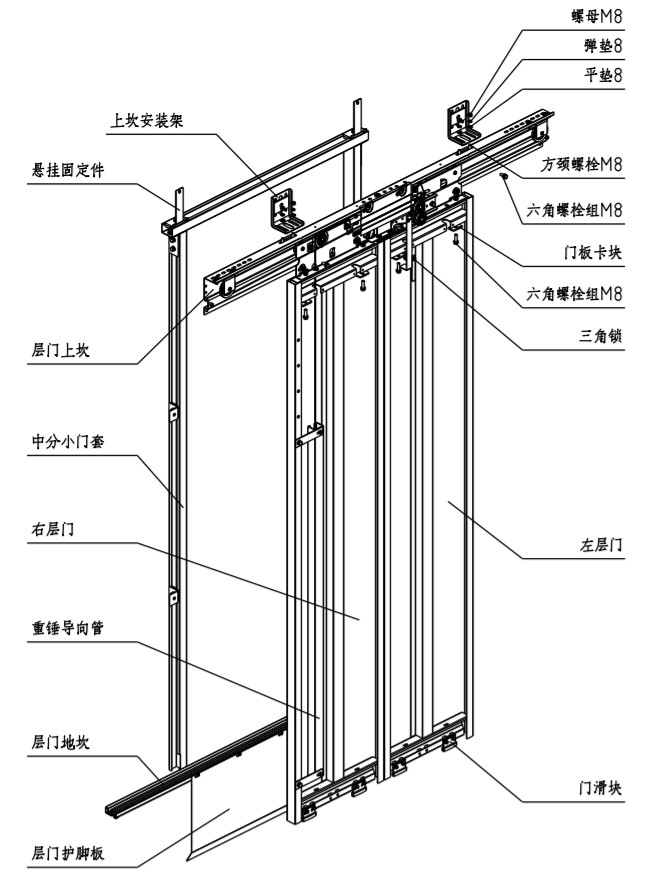

Thiết bị cửa hạ cánh mở giữa 2 cánh THY-LD-B
1. Phương pháp mở khóa là mở khóa tấm cửa và vượt qua bài kiểm tra va đập con lắc 45Kg.
2. Cánh cửa bị đóng lại bằng một chiếc búa nặng, và chiếc búa nặng cùng ống dẫn hướng được đặt ở mặt trong của cửa tầng.
3. Khóa cửa đã vượt qua bài kiểm tra của Trung tâm kiểm định thang máy quốc gia và đạt chứng nhận CE và CU-TR.
4. Điện áp áp dụng của khóa cửa: ≤ AC230V, ≤ DC110V.

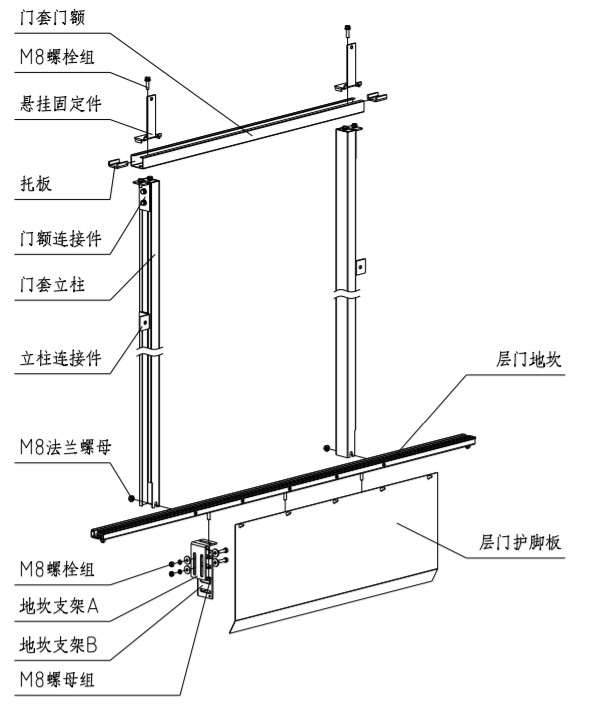

1. Lắp đặt bệ cửa và nắp cửa
1.1. Xác định vị trí ngưỡng cửa ra vào theo kích thước giếng thang; điều chỉnh tâm ngưỡng cửa sao cho trùng với tâm cửa ra vào, đánh dấu tâm ngưỡng cửa; điều chỉnh độ cao ngưỡng cửa nhỏ hơn 1/1000; Bề mặt không cho nước tràn vào giếng thang.
1.2. Lắp ráp trụ nắp cửa và cửa nắp cửa với các chi tiết kết nối, lắp đặt các bộ phận cố định treo; đặt cửa lên bệ cửa, điều chỉnh độ thẳng đứng của trụ nắp cửa nhỏ hơn 1/1000; tâm nắp cửa trùng với tâm cửa ra vào và tâm ngưỡng cửa; kích thước của mặt phẳng trán dưới của nắp cửa và mặt phẳng trán trên của bệ cửa là chiều cao thực tế của cửa. Sau khi điều chỉnh xong, khóa đai ốc bích M8. Sau khi điều chỉnh kích thước, cố định đầu nối trụ vào tường.
1.3. Lắp thanh bảo vệ chân cửa lên bệ cửa.

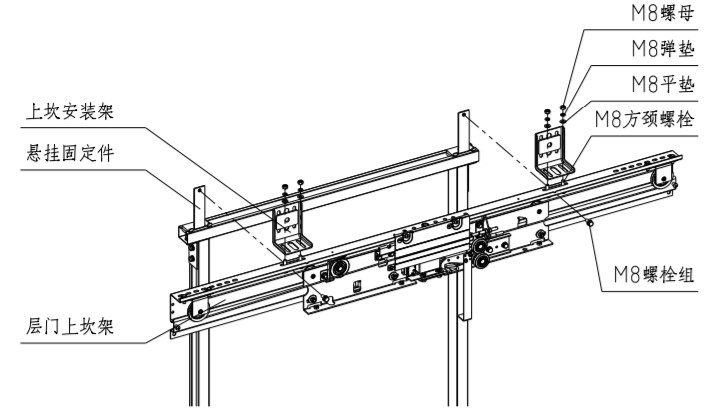

2. Lắp đặt thiết bị cửa tầng
2.1. Căn chỉnh khung ngưỡng cửa trên của cửa tầng với thanh giằng ở đầu dưới của bộ phận cố định hệ thống treo và khóa khung ngưỡng cửa trên và bộ phận cố định hệ thống treo của cửa tầng thông qua cụm bu lông M8*20.
2.2. Cố định khung lắp ngưỡng cửa trên vào tường giếng thang bằng bu lông nở hoặc bu lông xuyên tường. Khung lắp ngưỡng cửa trên và ngưỡng cửa tầng trên được kết nối bằng bu lông cổ vuông M8.
2.3. Điều chỉnh ngưỡng cửa trên sang trái và phải để làm cho tâm cửa mở và tâm lối vào và lối ra đồng đều.
2.4. Điều chỉnh độ thẳng đứng của sàn cửa tầng. Điều chỉnh độ thẳng đứng của sàn cửa tầng đến ±0,5mm bằng cách kẻ đường thẳng đứng hoặc lấy ngưỡng cửa xe làm mốc.
2.5 Sau khi xem xét các thông số chính của việc lắp đặt khung ngưỡng cửa trên các cửa sàn sau, hãy siết chặt tất cả các bu lông lắp đặt:

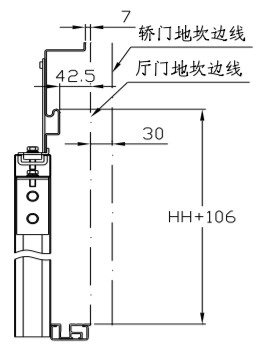

Chiều cao khung ngưỡng cửa trên của cửa tầng: khoảng cách giữa mặt trên của thanh ray dẫn hướng khung ngưỡng cửa trên của cửa tầng và ngưỡng cửa tầng là HH+106mm;
Tâm khung ngưỡng cửa trên của cửa tầng: độ lệch giữa tâm khung ngưỡng cửa trên của cửa tầng và tâm lối vào và lối ra là ±1mm;
Khoảng cách giữa thanh dẫn hướng ngưỡng cửa trên của cửa tầng và ngưỡng cửa xe: khoảng cách giữa thanh dẫn hướng ngưỡng cửa trên của cửa tầng và ngưỡng cửa xe là 42,5mm và khoảng cách từ ngưỡng cửa xe là 72,5mm.
