Cảm biến cửa thang máy hồng ngoại THY-LC-917
| Tên sản phẩm | Rèm cửa thang máy |
| Đường mở | Mở bên hoặc mở giữa |
| Điện áp | AC220V, AC110V, DC24V |
| Số lượng điốt | 17, 32 |
| Số lượng dầm | 94-33Dầm, 154-94Dầm |
1. Với chức năng tự kiểm tra, đầu ra thông thường của hộp nguồn và đầu ra tự kiểm tra
2. Đã vượt qua các bài kiểm tra TUV của Đức và tuân thủ các tiêu chuẩn quốc tế liên quan
3. Chức năng ngủ đông, kéo dài tuổi thọ của sản phẩm
4. Áp dụng công nghệ mới, PCB có khả năng chống ăn mòn mạnh mẽ và khả năng thích ứng thực địa mạnh mẽ, ổn định và đáng tin cậy
5. Thiết kế ngoại hình đẹp, lắp đặt dễ dàng, phù hợp với hầu hết các thang máy thương hiệu
6. Kỹ thuật và thiết bị tiên tiến, kỹ thuật đệm bề mặt SMT đáng tin cậy
7. Tùy chọn cho người dùng lựa chọn đầu ra NPN/PNP (đầu ra Transistor) mà không cần hộp cấp nguồn
Màn chắn sáng thang máy là thiết bị bảo vệ an toàn cửa thang máy được chế tạo dựa trên nguyên lý cảm ứng quang điện. Sản phẩm phù hợp với mọi thang máy, đảm bảo an toàn cho hành khách ra vào thang máy. Màn chắn sáng thang máy bao gồm ba bộ phận: bộ phát và bộ thu hồng ngoại được lắp đặt ở hai bên cửa cabin thang máy, và dây cáp mềm chuyên dụng. Nhằm bảo vệ môi trường và tiết kiệm năng lượng, ngày càng nhiều thang máy đã loại bỏ hộp nguồn. Một số thương hiệu màn chắn sáng phải sử dụng hộp nguồn do khả năng chống nhiễu điện từ kém. Tuy nhiên, với sự phổ biến của khái niệm thang máy xanh, màn chắn sáng không cần hộp nguồn đang là xu hướng. Bởi vì quá trình chuyển đổi điện áp 220V sang 24V chắc chắn sẽ gây hao hụt năng lượng đáng kể.
Màn chắn sáng THY-LC-917 được trang bị đèn LED quét động điều khiển bằng CPU trên màn chắn sáng thông thường. Đèn LED hai màu dạng dải hiển thị trạng thái khu vực bảo vệ của màn chắn sáng, giúp màn chắn sáng có hiệu ứng thị giác rõ nét hơn về chức năng bảo vệ thông thường. Nhân văn hơn.

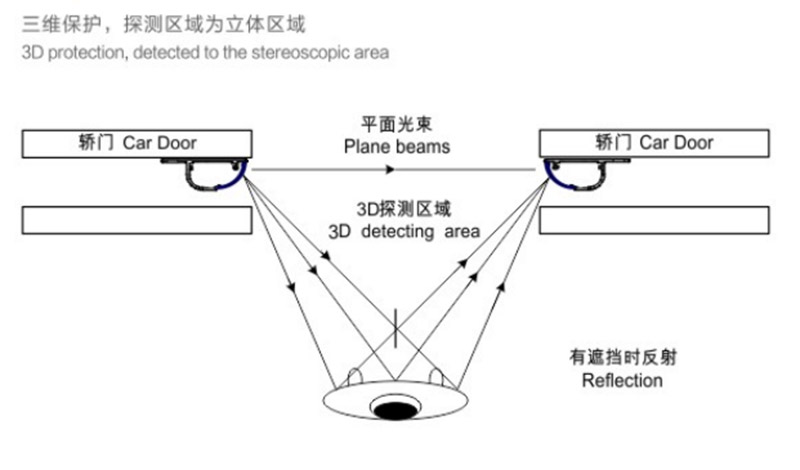

Có một số ống phát hồng ngoại ở đầu phát của màn chắn sáng. Dưới sự điều khiển của MCU, các ống phát và thu được bật theo trình tự và ánh sáng phát ra từ một đầu phát được nhiều đầu thu tiếp nhận để tạo thành quá trình quét đa kênh. Thông qua quá trình quét liên tục này của khu vực cửa xe từ trên xuống dưới, một màn chắn sáng bảo vệ hồng ngoại dày đặc được hình thành. Khi bất kỳ tia nào bị chặn, do không thể thực hiện chuyển đổi quang điện, màn chắn sáng phán đoán rằng có vật cản và do đó phát ra tín hiệu ngắt. Tín hiệu ngắt này có thể là tín hiệu chuyển đổi hoặc tín hiệu mức cao và thấp. Sau khi hệ thống điều khiển nhận được tín hiệu từ màn chắn sáng, nó sẽ ngay lập tức phát ra tín hiệu mở cửa và cửa xe ngừng đóng và mở ngược lại. Cửa thang máy có thể đóng lại bình thường sau khi hành khách hoặc vật cản rời khỏi khu vực cảnh báo, để đạt được mục đích bảo vệ an toàn. Tránh tai nạn cho người bị kẹt trong thang máy.
1. Lắp đặt di động máy phát và máy thu
Lắp đặt rèm chắn sáng di động là lắp đặt và sử dụng bộ phát, bộ thu của rèm chắn sáng, hoặc một trong hai bộ phát và bộ thu được cố định trên cửa xe và di chuyển theo cửa xe. Trong trường hợp bình thường, bộ phát và bộ thu được cố định trên mép gấp của cửa xe.
Phương pháp lắp đặt cửa hông là cố định rèm chắn sáng vào cabin thang máy và mép gấp của cửa cabin bằng vít.
Phương pháp lắp đặt cửa chia đôi ở giữa là cố định rèm chắn sáng vào mép gấp của cửa cabin thang máy bằng vít.

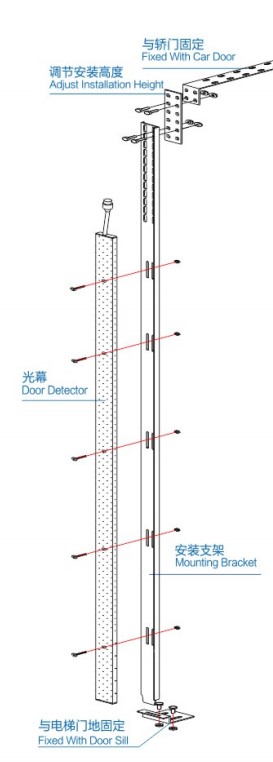

2. Lắp đặt cố định máy phát và máy thu
Lắp đặt cố định rèm chắn sáng là lắp đặt và sử dụng bộ phát và bộ thu của rèm chắn sáng được cố định ở cuối bệ cửa xe thông qua giá đỡ cố định. Bộ phát và bộ thu không thể di chuyển theo cửa xe.
