Máy kéo không hộp số đồng bộ nam châm vĩnh cửu THY-TM-K200

Thiết kế và sản xuất máy kéo thang máy đồng bộ nam châm vĩnh cửu không hộp số THY-TM-K200 tuân thủ "GB7588-2003 - Quy định An toàn cho Sản xuất và Lắp đặt Thang máy", "EN81-1: 1998 - Quy định An toàn cho Xây dựng và Lắp đặt Thang máy", "GB/ Các quy định liên quan trong T24478-2009 - Máy kéo Thang máy". Máy kéo được cấu tạo bởi động cơ đồng bộ nam châm vĩnh cửu, bánh xe kéo và hệ thống phanh. Sử dụng vật liệu nam châm vĩnh cửu hiệu suất cao và cấu trúc động cơ đặc biệt, máy có đặc điểm tốc độ thấp và mô-men xoắn lớn. Dòng K có cấu trúc rotor ngoài, và hệ thống phanh là cấu trúc phanh khối. Bánh xe kéo và bánh xe phanh được kết nối cố định đồng trục và được lắp trực tiếp vào đầu kéo dài trục của động cơ. Phanh được trang bị công tắc vi mô để theo dõi tình trạng phanh. Khi phanh được mở, tiếp điểm thường mở của công tắc vi mô sẽ đóng lại. Máy phù hợp cho thang máy có phòng máy và thang máy không có phòng máy. Tỷ số kéo là 2:1 và 4:1, tải trọng định mức 630KG~1150KG, tốc độ định mức 0,5~2,5m/s, đường kính puli kéo có thể là 400mm và 450mm. Mỗi máy kéo đều được kiểm tra chất lượng nghiêm ngặt trước khi xuất xưởng để đảm bảo chất lượng và hiệu suất của sản phẩm.

1.Lắp đặt máy kéo

•Trước khi lắp đặt máy kéo, bạn phải đảm bảo độ bền của khung lắp đặt và nền móng.

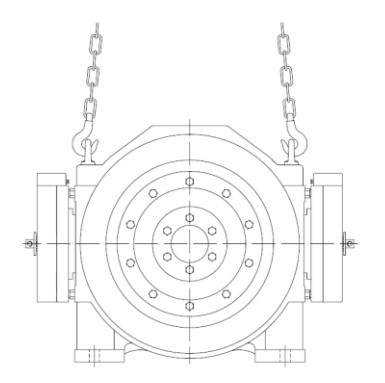

• Khi nâng máy kéo, vui lòng sử dụng vòng nâng hoặc lỗ trên thân máy kéo.

• Khi nâng, phải đảm bảo nâng theo chiều thẳng đứng và góc giữa hai móc phải nhỏ hơn 90°.

• Mặt phẳng lắp đặt máy kéo phải bằng phẳng và phải có biện pháp giảm rung tương ứng.

• Dây cáp thép treo và tải trọng tương ứng phải đi qua mặt phẳng trung tâm của puli kéo theo phương thẳng đứng.

• Đảm bảo bề mặt khung nơi lắp máy kéo phải phẳng và độ lệch tối đa cho phép là 0,1mm.

• Bánh lái của phòng máy nằm ở góc dưới bên trái phía sau máy chính. Vui lòng chú ý đến sự can thiệp của khung máy.

• Bu lông dùng để cố định máy kéo được trang bị lỗ chân đế, sử dụng bu lông có độ bền 8,8.

•Thông thường máy kéo được trang bị thanh chống nhảy và nắp bảo vệ, vui lòng đặt lại sau khi lắp cáp thép.
