Giày dẫn hướng trượt cho thang máy tạp hóa THY-GS-L10

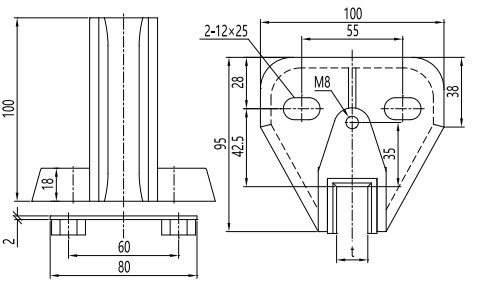

Đế dẫn hướng THY-GS-L10 là đế dẫn hướng đối trọng cho thang máy, cũng có thể được sử dụng như một thang máy đa năng. Có 4 đế dẫn hướng đối trọng, hai đế dẫn hướng trên và dưới, được gắn chặt vào ray và có tác dụng cố định khung đối trọng. Bên trong đế có lớp lót giày (vật liệu nylon polyurethane) tiếp xúc với ba mặt của ray dẫn hướng, và có một hộp dầu để bôi trơn ray dẫn hướng. Đế dẫn hướng có chức năng dẫn hướng thang máy di chuyển theo phương thẳng đứng. Đế dẫn hướng bao gồm đế giày và lớp lót giày. Chiều dài của lớp lót giày là 100mm. Được làm bằng polyurethane và có nhiều màu sắc khác nhau. Chiều rộng ray dẫn hướng phù hợp là 5mm, 10mm và 16mm.

Bất kể lớp lót giày của đế dẫn hướng trượt cứng và đế dẫn hướng trượt đàn hồi được làm bằng ống lót sắt hay nylon, ma sát giữa đế dẫn hướng và ray dẫn hướng vẫn rất lớn trong quá trình thang máy vận hành. Ma sát này cũng sẽ làm tăng tải trọng lên máy kéo.

Đặc điểm: Do đầu guốc dẫn hướng cố định nên kết cấu đơn giản, không có cơ cấu điều chỉnh. Khi thời gian hoạt động của thang máy tăng lên, khe hở giữa guốc dẫn hướng và ray dẫn hướng sẽ ngày càng lớn, cabin sẽ bị rung lắc trong quá trình vận hành, thậm chí xuất hiện va đập. Cần phải bôi trơn kỹ.
