Giày trượt dẫn hướng được sử dụng cho thang máy chở khách tốc độ trung bình và cao THY-GS-310F

Mô tả ngắn gọn:

Đế dẫn hướng trượt tốc độ cao THY-GS-310F cố định xe trên ray dẫn hướng, giúp xe chỉ có thể di chuyển lên xuống. Phần trên của đế dẫn hướng được trang bị một cốc dầu để giảm ma sát giữa lớp lót đế và ray dẫn hướng.


Chi tiết sản phẩm

Thẻ sản phẩm

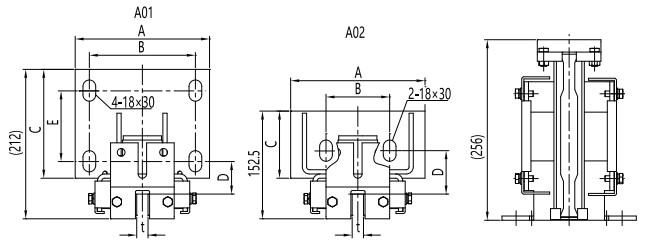

Thông số sản phẩm

Tốc độ định mức ≤2,0m/giây
Lực lượng tích cực 1500N
Lực lắc ngang 1250N
Phù hợp với đường ray hướng dẫn 10,16
Áp dụng cho các viên nang bên

Thông tin sản phẩm

Giày dẫn hướng trượt tốc độ cao THY-GS-310F cố định cabin trên ray dẫn hướng để cabin chỉ có thể di chuyển lên và xuống. Phần trên của giày dẫn hướng được trang bị một cốc dầu để giảm ma sát giữa lớp lót giày và ray dẫn hướng. Mỗi cabin thang máy được trang bị bốn bộ giày dẫn hướng, được lắp đặt lần lượt ở hai bên dầm trên và dưới ghế an toàn ở dưới cùng của cabin; giày dẫn hướng cố định trên cabin có thể chuyển động qua lại dọc theo ray dẫn hướng cố định được lắp trên tường của hố thang máy tòa nhà. Chuyển động nâng giúp cabin không bị lệch hoặc lắc trong quá trình vận hành. Việc sử dụng tiếp xúc trượt hai điểm giữa thanh trượt trên và dưới và miếng đệm chống sốc bằng cao su, kết hợp với lớp lót giày liền khối của Mitsubishi, giúp giảm rung lắc khi cabin thang máy di chuyển lên và xuống, có độ ổn định tốt và di chuyển thoải mái. Chủ yếu được sử dụng cho thang máy có tốc độ định mức dưới 2,0m/s.

Hướng dẫn phương pháp điều chỉnh giày

(1) Điều chỉnh bốn vít, tức là điều chỉnh khe hở X1, lấy X1 = 1~2mm.

(2) Siết chặt đai ốc điều chỉnh để điều chỉnh khe hở đến giá trị thích hợp. Khe hở có thể được xác định theo tải trọng. Đối với tải trọng> 1000kg, khe hở có thể là 2,0~2,5mm; đối với tải trọng ≤ 1000kg, khe hở có thể là 4~4,5mm.

(3) Sau khi lắp giày dẫn hướng, vặn đai ốc điều chỉnh trở lại nửa vòng. Sau khi điều chỉnh, siết chặt đai ốc khóa.

4
1 (4)
1 (3)
1 (2)
1 (1)

Câu hỏi thường gặp

Nhà cung cấp của công ty bạn là gì?

Torindrive, Monadrive, Montanari, Faxi, Sylg, Xinda, Kds, Xizi, Nbsl, Ouling, Bst, Flying, Hd, Eshine, Fermator, Dongfang, Huning, Aodepu, Wittur, Marazzi, Rlb, Feinai, Weco,gustav, Goldsun, Langshan, Monarch, Step v.v.

Quy trình sản xuất của công ty bạn như thế nào?

Phát hành lệnh kế hoạch bán hàng → Xử lý kỹ thuật thang máy dân dụng → Bộ phận sản xuất nhận chỉ thị điều chỉnh kế hoạch → Phát hành danh sách xử lý sản xuất → Hướng dẫn đóng gói → Phát hành nguyên vật liệu, phụ liệu và danh sách lấy vật liệu đóng gói → Tổ chức sản xuất → Công nghệ quy trình sản xuất, giám sát chất lượng → Theo dõi tiến độ sản xuất → Nộp đơn kiểm tra → Kiểm tra → Xem xét hồ sơ → Đóng gói → Lưu trữ thành phẩm.

Thời gian hoàn thành sản phẩm thông thường của công ty bạn mất bao lâu?

Thời gian giao hàng cho toàn bộ thang máy là 20 ngày làm việc, và cabin thông thường là 15 ngày làm việc. Chúng tôi sẽ sắp xếp giao hàng sớm nhất có thể cho các bộ phận khác theo thông số kỹ thuật, số lượng và phương thức giao hàng của đơn hàng cụ thể. Để biết thêm chi tiết, vui lòng liên hệ với chúng tôi trước khi đặt hàng.
