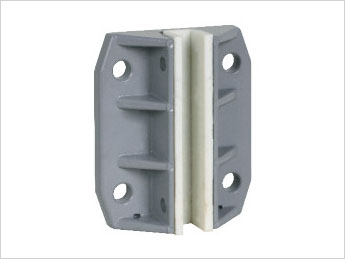

Giày dẫn hướng trượt cho thang máy chở khách THY-GS-310G

Mô tả ngắn gọn:

Đế dẫn hướng THY-GS-310G là thiết bị dẫn hướng có thể trượt trực tiếp giữa ray dẫn hướng thang máy và cabin hoặc đối trọng. Nó có thể ổn định cabin hoặc đối trọng trên ray dẫn hướng để chỉ có thể trượt lên xuống, ngăn cabin hoặc đối trọng bị lệch hoặc lắc trong quá trình vận hành.

Gửi email cho chúng tôi

Chi tiết sản phẩm

Thẻ sản phẩm

Thông số sản phẩm

Tốc độ định mức: ≤1,75m/s

Phù hợp với Đường ray dẫn hướng: 10, 16,4

Thông tin sản phẩm

Giày dẫn hướng THY-GS-310G là thiết bị dẫn hướng có thể trượt trực tiếp giữa ray dẫn hướng thang máy và cabin hoặc đối trọng. Thiết bị này có thể ổn định cabin hoặc đối trọng trên ray dẫn hướng để chỉ có thể trượt lên xuống nhằm tránh cabin hoặc đối trọng bị lệch hoặc lắc trong quá trình vận hành. Có thể lắp cốc dầu ở phần trên của giày dẫn hướng để giảm ma sát giữa lớp lót giày và ray dẫn hướng. Khi sử dụng giày dẫn hướng, một thang máy được trang bị 8 miếng, mỗi miếng đối trọng của cabin gồm 4 miếng, được lắp đặt ở phía trên và phía dưới cabin hoặc đối trọng. Giày dẫn hướng bao gồm lớp lót giày, đế và thân giày. Đế giày được trang bị các gân gia cố phía dưới để đảm bảo độ bền khi sử dụng. Thường áp dụng cho thang máy có tốc độ thang máy ≤ 1,75m/s. Chiều rộng ray phù hợp là 10mm và 16mm. Giày dẫn hướng trượt cố định thường cần được sử dụng với cốc dầu và được áp dụng cho khung đối trọng.

Việc lắp đặt đế dẫn hướng phải đáp ứng các yêu cầu sau:

1. Sau khi lắp đặt xong đế dẫn hướng trên và dưới, chúng phải nằm trên cùng một đường thẳng đứng, không bị lệch hoặc xoắn. Đảm bảo đế dẫn hướng trên và dưới thẳng hàng ở giữa kẹp an toàn.

2. Sau khi lắp đế dẫn hướng, khe hở bên trái và bên phải giữa ray dẫn hướng và lớp lót đế phải bằng 0,5~2mm, khe hở giữa lớp lót đế và bề mặt trên của ray dẫn hướng phải bằng 0,5~2mm.
